上海市軌道交通16號線南段泐馬河橋
所在區域
上海市
分類
橋梁工程/大跨梁橋
工程時間
2013年合龍
特色
創造了在兩幅已建橋梁之間只有5m間距的條件下建造145m大跨軌道交通橋梁和國內軌道交通領域首次應用V型連續剛構橋型的 “兩項首次”。
項目介紹

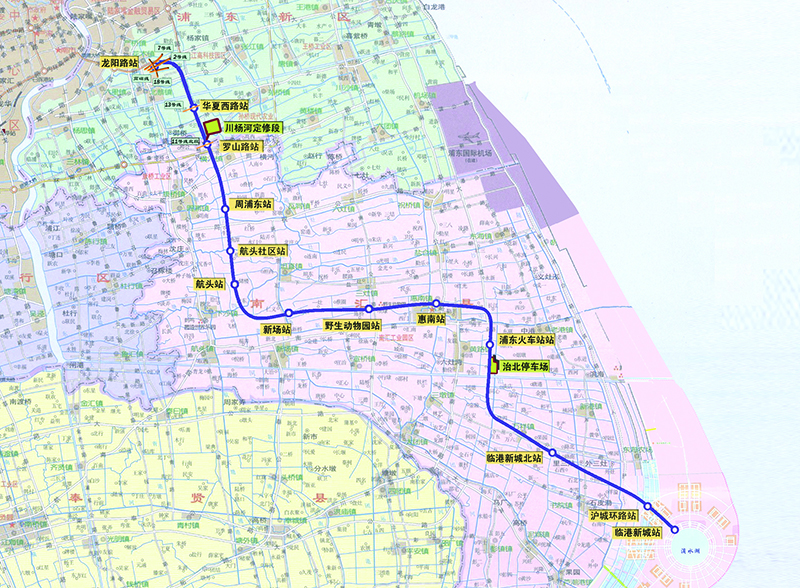

上海市軌道交通11號線南段工程是上海軌道網絡中的一條連接市中心與南匯臨港新城的市域快線。線路起點龍陽路站,終點臨港新城站,全長58.9 km。

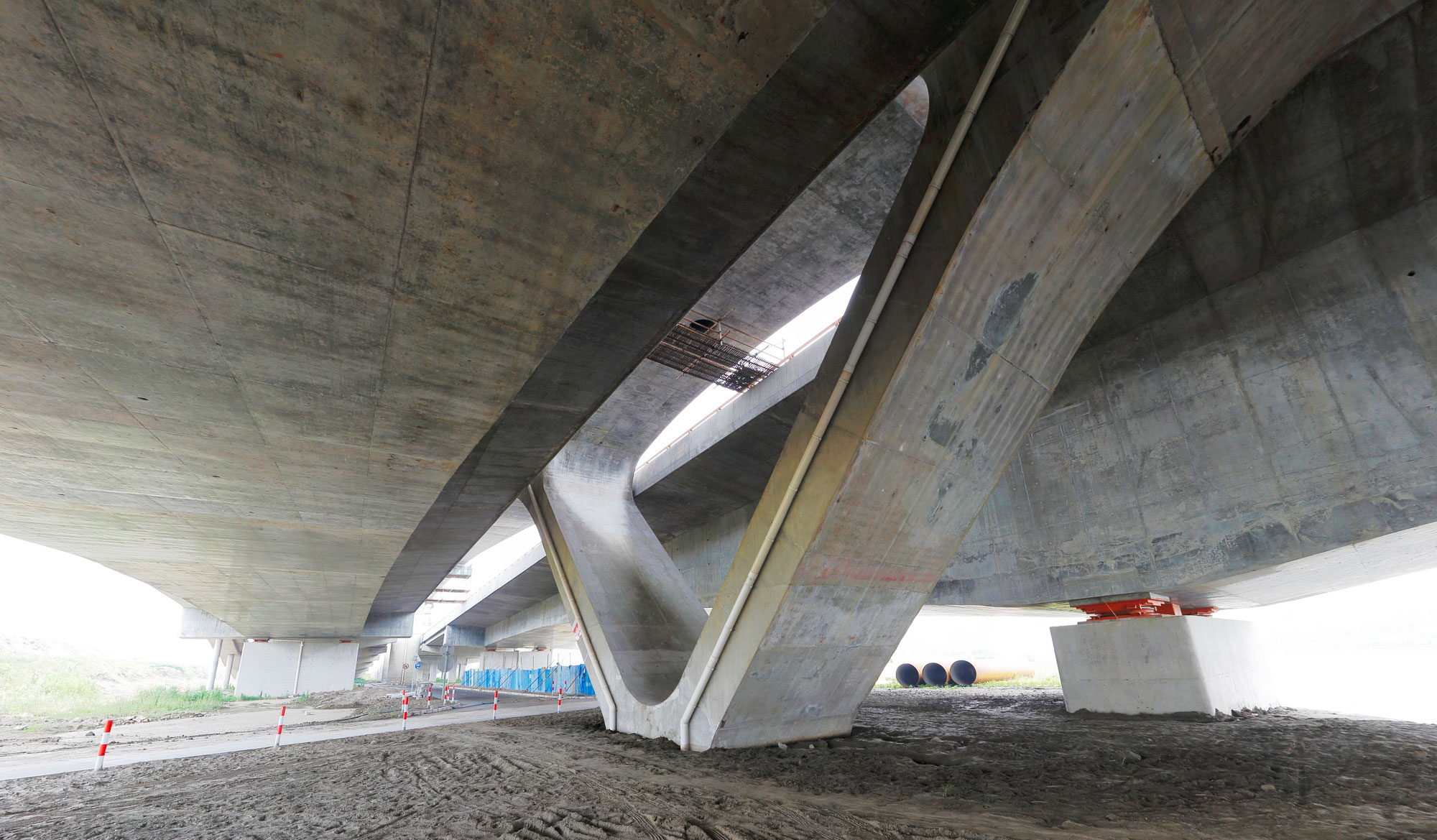

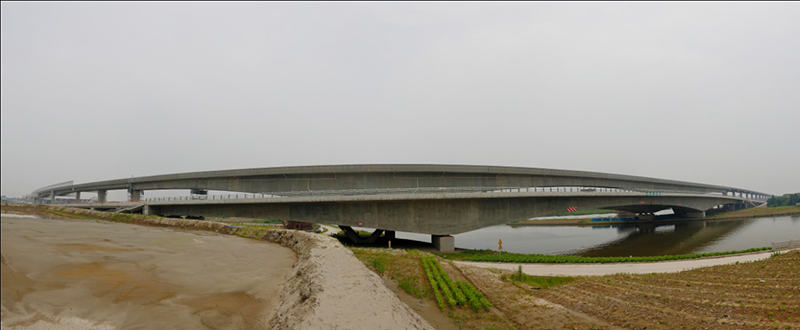

大橋橋墩位于兩側地面橋之間的中央分隔帶中，采用（87.5m+145m+87.5m）的三跨V形墩連續剛構橋跨越泐馬河，與兩側地面橋在斷面上成“品”字形并列。
本橋首次采用墩底先鉸支后固結、墩底對頂合龍實現體系轉換的“世界先例”專利技術。創造了在兩幅已建橋梁之間只有5m間距的條件下建造145m大跨軌道交通橋梁和國內軌道交通領域首次應用V型連續剛構橋型的 “兩項首次”。該跨度也是國內軌道交通同類橋型的第一。橋采用的獨特創新的設計方法和構造措施申請了國家發明專利和實用新型專利。
該橋首次在軌道交通大橋建設階段進行了安全風險評估，評估報告獲2013年度上海市優秀工程咨詢獎三等獎。
項目榮譽
2013年度上海市優秀工程咨詢獎三等獎
